Compact S
A Compact S egy olyan szellőztetőegység, amely egyetlen kompakt berendezésben képes a lakás szellőztetésére és a használati melegvíz előállítására. A készüléket szabványos lakásokhoz, családi házakhoz tervezték, amelyek szellőztetési igénye legfeljebb 340 m3/h.
A Compact S jelentős helyet takarít meg a gépházban. További előnye, hogy a szellőzés és a használati melegvíz vezérlése együtt működik, ami energiahatékonyságot és ezáltal általános energiafogyasztás-megtakarítást tesz lehetővé.
Légáramlás (a SEL/SFP értékeket lásd a tervezési adatoknál)
Min : 75 m3/h
Max : 340 m3/h
Nilan videó
2023 tavaszán elindítottuk Youtube csatornánkat, aminek köszönhetően ezentúl videó keresztül is megismerkedhetnek velünk és termékeinkkel.
A ház "szíve és tüdeje"
A Compact S nem hagyományos szellőztetőegység. Más szellőztetőberendezésekkel ellentétben 100%-ban visszanyeri az elszívott levegő hőjét. Az ellenáramú hőcserélő lehetővé teszi az elszívott levegőben lévő energia akár 95%-ának visszanyerését. Ezt azután a kültéri levegő fűtésére használják fel. A beépített hőszivattyú a maradék energiát a használati melegvíz előállítására használja fel.
Passzív hővisszanyerés
A passzív hővisszanyerés egy ellenáramú hőcserélőn keresztül történik, amelynek hatásfoka akár 95% is lehet. A kültéri levegőt az elszívott levegő melegíti fel. Ez biztosítja a lehető legkisebb hőveszteséget a szellőztetés során.
A nagyfokú hővisszanyerés miatt télen jég képződhet a hőcserélőben. A vezérlőrendszer hatékony jégtelenítő funkcióval rendelkezik, amely szükség esetén leolvasztja a hőcserélőt. Alternatívaként a Compact S kapható Polar modellként is, amely a fagyvédelem érdekében beépített előmelegítő elemmel rendelkezik. Ez biztosítja, hogy a hőcserélőben nem tud jég képződni és egész télen teljes hővisszanyerést biztosít.
![passziv hovisszanyeres](https://www.nilan.hu/wp-content/uploads/passziv-hovisszanyeres-600x904.jpg)
Passzív és aktív hővisszanyerés
Ha a szellőzőrészbe épített hőszivattyú nem termel használati melegvizet, akkor a befújt levegőt még tovább tudja melegíteni és ezáltal segítheti a lakás fűtését.
Ez csak akkor történik meg, ha a beltéri hőmérséklet vagy a befújt levegő hőmérséklete a beállításokban megadott érték alá csökken. Amikor a hőszivattyú melegíti a befújt levegőt, egyidejűleg a használati melegvíz is melegszik. A hőmérséklete ezért meghaladhatja a kívánt melegvíz hőmérsékletként beállított értéket.
![passziv es aktiv hovisszanyeres](https://www.nilan.hu/wp-content/uploads/passziv-es-aktiv-hovisszanyeres-600x904.jpg)
Használati meleg víz
A beépített hőszivattyú az elszívott levegőben lévő energiát használja fel, amelyet az ellenáramú hőcserélő nem nyert vissza. Ezt a fennmaradó energiát használja fel a használati melegvíz előállítására.
Szoftveres 60 °C-os leforrázási védelemmel rendelkezik, ami azt jelenti, hogy a melegvíz-tartály hőmérséklete nem lépheti túl ezt a hőmérsékletet. Javasoljuk, hogy a melegvíz-tartály alá egy tényleges leforrázás-gátló szelepet szereljen be, így a tartály megengedett max. hőmérséklete 80 °C-ra emelhető. A Compact S a melegvíz-tárolóba szerelt extra csőkígyóval is rendelhető. Ha a használati melegvíz-igény nagyon magas, a tekercs kiegészítő hőforrásként működhet.
A használati melegvíz melegítéséhez különböző hőforrásokat csatlakoztathat, például napkollektort, geotermikus vagy levegő-víz hőszivattyút.
Anti-legionella funkció
A Compact S rendelkezik egy anti-legionella funkcióval, melyet manuálisan aktiválhat vagy beállíthatja, hogy automatikusan lépjen működésbe.
![melegviz keszites szellőztetővel](https://www.nilan.hu/wp-content/uploads/melegviz-keszites-szelloztetovel-600x904.jpg)
100% bypassfunkció
Ha a külső hőmérséklet 14 °C felett van, a készülék nyári üzemmódban működik. A készülék ekkor a beállításokban megadott értékeknek megfelelően lehűti a beltéri levegőt, ha a beltéri hőmérséklet túl magasra emelkedik.
Ha a kültéri levegő hűvösebb, mint a beltéri levegő, akkor a készülékben lévő bypass-csappantyú kinyílik. A kültéri levegő ilyenkor megkerüli a hőcserélőt és az elszívott levegő hője nem jut át a kültéri levegőbe. Ez segít alacsonyan tartani a hőmérsékletet a lakásban.
Ha a kültéri levegő melegebb, mint a beltéri levegő, a megkerülő csappantyú bezáródik. A kültéri levegő ekkor átáramlik a hőcserélőn, melyet a hűvösebb beltéri levegő előhűt.
![szellőztető bypass funkció](https://www.nilan.hu/wp-content/uploads/szellozteto-bypass-funkcio-600x904.jpg)
Aktív hűtés
A szellőztető rész hőszivattyújának működése megfordítható. Ez azt jelenti, hogy képes fűteni vagy hűteni a befújt levegőt.
Ha a külső hőmérséklet 14 °C felett van, a készülék nyári üzemmódban működik. Ekkor a készülék a beállításokban megadott értékeknek megfelelően lehűti a beltéri levegőt, ha a beltéri hőmérséklet túl magasra emelkedik
Hűtéskor a készülék először a bypass funkció segítségével próbál hűteni. Ha ez nem bizonyul elégségesnek, akkor a hőszivattyú segítségével kezd aktívan hűteni.
Ehhez az aktív hűtési funkciót aktiválni kell, mivel a folyamat áramot használ. Ez azonban nem megy kárba, mivel a befújt levegőből elvont hő a melegvíztárolóba kerül. Ha nagy a hűtési igény, akkor ajánlott a melegvíztároló alá egy forrázást gátló berendezést felszerelni. Ekkor a melegvíztartály maximális hőmérsékletét 60 °C és 80 °C között állíthatja be.
![aktív hűtés szellőztetővel](https://www.nilan.hu/wp-content/uploads/aktiv-hutes-szelloztetovel-600x904.jpg)
Compact S
Energiahatékonysági osztály használati melegvíz-készítés | A |
Fogyasztói profil, vízmelegítő | L (nagy) |
Méretek (szélesség x mélység x magasság) | 600 x 600 x 2250 mm |
Súly | 160 kg |
Lemez burkolat | Alucink acéllemez, fehér porszórással RAL9016 |
Hőcserélő típusa | Polietilén-tereftalát ellenáramú hőcserélő |
Ventilátor típusa | EC, állandó fordulatszámú |
Szűrő osztály | Újrahasznosított ISO durva > 75% (G4) |
Légoldali csatlakozások | Ø 160 mm |
Hűtőközeg | R134a |
Hűtőközeg töltet | 2,25 kg |
Kondenzvíz elvezetés | PVC Ø20 x 1,5 mm |
Tápfeszültség | 230V 50/60 Hz |
Max. bemenet/teljesítmény | 2,2 kW / 9,6 A *1 - 3,8 kW / 12,2 A *2 |
Készenléti teljesítmény | 3 W |
IP védettség | IP 31 |
Környezeti hőmérséklet | -20 / +40 °C |
Külső szivárgás | < 0,78 % *3 |
Belső szivárgás | < 1,47 % *4 |
*1 - bemenet fűtőelem nélkül (tartozék)
*2 - bemenet Compact S Polar
*3 - ± 250 Pa-nál az EN 308/EN 13141-7 szabvány szerint.
*4 - ± 100 Pa-nál az EN 308/EN 13141-7 szabvány szerint
Kapacitás

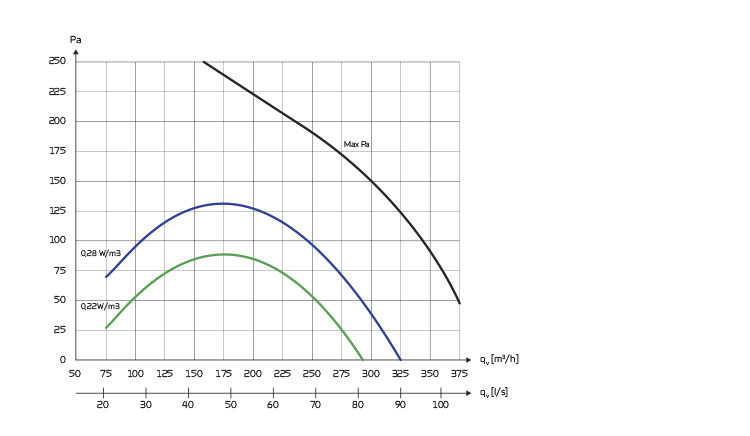

A szabványos egység kapacitása qv és Pt, ext. függvényében.
Az EN 13141-7 szabvány szerinti SEL-értékek ISO Coarse >75% (G4) szűrőkkel ellátott és fűtőelem nélküli szabványos egységekre vonatkoznak.
A SEL-értékek a készülék teljes teljesítményfelvételét tartalmazzák a vezérlés nélkül.
Fontos! A SEL-értékeket mindkét ventilátorra vonatkozóan összértékként mérik és adják meg.
![Nilan diagram udgangspunkt](https://www.nilan.hu/wp-content/uploads/Compact-S-teljesitmeny-750x436.jpg)
Hőmérsékleti hatékonyság
Hőmérsékleti hatásfok az EN308 szabvány szerinti ellenáramú hőcserélővel ellátott egységek esetében.
Fontos! A hőmérsékleti hatásfok csak az ellenáramú hőcserélőre vonatkozik (hőszivattyú működése nélkül).
![Nilan diagram udgangspunkt](https://www.nilan.hu/wp-content/uploads/Compact-S-hovisszanyeres-750x436.jpg)
COP (levegő-levegő)
Hőteljesítménytényező COP [-] befújt levegő a t21 [°C] külső hőmérséklet és a qv [m3/h] térfogatáram függvényében az EN14511 szabvány szerint t11 = 21°C helyiséghőmérsékleten.
Az EN14511 szerinti COP értéket a hőszivattyú és az ellenáramú hőcserélő együttesére kell kiszámítani.
Kék görbe: COP levegő-levegő
Piros görbe: Hőteljesítmény: befújt levegő
Hőteljesítmény befújt levegő
Qc [W] hőteljesítmény a qv [m3/h] és a t21 [°C] külső levegő hőmérséklet függvényében. Az EN 14511 szabvány szerint t11=21 °C (elszívott levegő).
A hőteljesítmény a Compact S által a friss levegőhöz hozzáadott fűtési teljesítmény.
A szellőzési veszteség az a hőteljesítmény, amely hővisszanyerés nélkül az adott légtérfogatáram mellett elvész.
![Nilan diagram udgangspunkt](https://www.nilan.hu/wp-content/uploads/Compact-S-szellozteto-COP-750x436.jpg)
Kinyerhető víz
A Compact S HMV tartályból kinyerhető víz mennyisége literben Vmax [L] a csapolt víz t [C°] hőmérsékletének és a tartály hőmérsékletének függvényében 40°, 50° és 60°C-on.
![Compact S melegviz](https://www.nilan.hu/wp-content/uploads/Compact-S-melegviz-750x437.jpg)
Hangadatok
A hangadatok qv = 210 m3/h és Pt, ext = 100 Pa esetén az EN 9614-2 szabványnak megfelelően felszíni és az EN 5136 szabványnak megfelelően csatornák esetén.
Az LWA hangteljesítményszint csökken a légmennyiség és az ellennyomás csökkenésével.
Adott távolságban az LpA hangnyomásszint a telepítési hely akusztikai viszonyaitól függ.
![Compact S szellőztető hang értéke](https://www.nilan.hu/wp-content/uploads/Compact-S-szellozteto-hang-erteke-750x437.jpg)

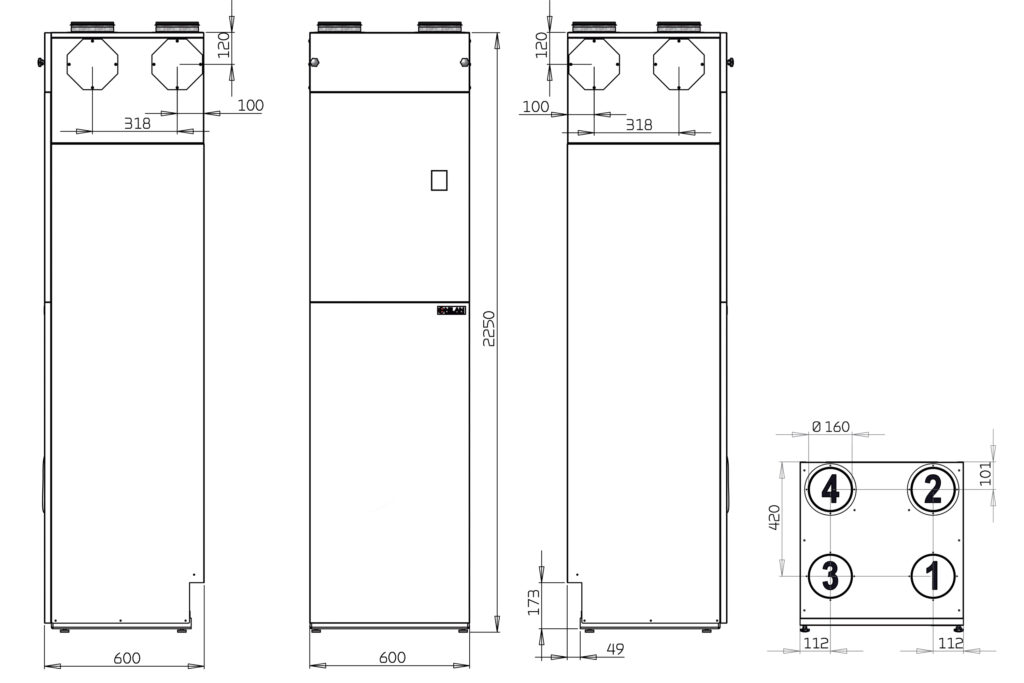

![Compact-S-Rajz méretek](https://www.nilan.hu/wp-content/uploads/Compact-S-Rajz-meretek-1024x683.jpg)
Minden méret mm-ben kerül megadásra.
Csatlakozások:
1. Külső levegő
2. Befújt levegő
3. Elszívott levegő
4. Kidobott levegő
![HMI-panel-melegviz](https://www.nilan.hu/wp-content/uploads/HMI-panel-melegviz-300x192.jpg)
A CTS602 vezérlőrendszer egy fejlett vezérlőrendszer, számos beállítási lehetőséggel. A vezérlőrendszert gyári alapbeállításokkal szállítják, amelyek az üzemeltetési követelményekhez igazíthatók a készülék lehető legjobb működésének és kihasználtságának elérése érdekében.
A HMI érintőképernyő áttekintést nyújt a készülék aktuális működéséről és a menü felépítése megkönnyíti a navigációt mind a felhasználó, mind a telepítő számára. A főképernyőn 2 címlapkép közül lehet választani.
Külső kommunikáció
A CTS602 vezérlőegység alapértelmezés szerint Modbus RTU RS485 kommunikációval kommunikál. Ilyen kommunikációs formát használó CTS rendszer könnyen csatlakoztatható a készülékhez.
Funkciók áttekintése |
+ Alap - Kiegészítő |
|
Riasztások | A riasztásokkal jelzett hibák leírása. | + |
Együttes riasztás | A CTS602 vezérlő-rendszer rendelkezik egy kimeneti jellel, amely riasztás esetén aktiválódik. Ez csatlakoztatható például külső automatizáláshoz. | + |
Szűrő felügyelet | Szűrő riasztás 30/90/180/360 napra állítható időzítővel. | + |
Adatkijelzés | Az aktuális működés áttekintése a hőmérséklet, a ventilátor fordulatszámának szintje stb. tekintetében. | + |
Heti program | A CTS602 vezérlőrendszer 3 heti programmal rendelkezik, amelyek egyénileg állíthatók be (az alapértelmezett beállítás "off"). | + |
Páraszabályozó rendszer | Magasabb vagy alacsonyabb fokú szellőzést tesz lehetővé magas/alacsony páratartalom mellett. | + |
Levegő minőség | Lehetővé teszi a szellőzés mértékének beállítását a levegő CO2-szintjének függvényében. | - |
Téli alacsony | Az épület alacsony páratartalmának kialakulását úgy akadályozhatja meg, hogy alacsony külső hőmérsékleten bekapcsolja az alacsony szellőztetést. | + |
Hőmérséklet szabályozás | Lehetővé teszi a készülék működése során a szobahőmérsékletnek megfelelő szabályozását. | + |
Nyári/Téli mód | Beállíthatja, hogy a készülék nyári vagy téli üzemmódban működjön. | + |
Nyelv | A kezelőpanelen több mint 10 nyelv közül választhat. | + |
Felhasználói szintek | A kezelőpanel menüje 3 felhasználói szintre van osztva: Felhasználó/Telepítő/Gyár. | + |
Felhasználói beállítás 1 | Lehetővé teszi a működési mód felülbírálását külső potenciálmentes jel segítségével. | + |
Elektromos utófűtő elem | Az elektromos utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Ily módon a készülék segítheti a lakás fűtését. | - |
Vizes utófűtő elem | A vízes utófűtő elem lehetővé teszi a befújt levegő hőmérsékletének szabályozását. Így a készülék segítheti a lakás fűtését. | - |
Fagyvédelem | Az esetleges vízes utófűtő elem fagykárok elleni védelme érdekében a készülék leáll és riasztást jelez, ha a vízes utófűtő elem hőmérséklete túl alacsony lesz. | - |
Levegő csere | Négy ventilátor-sebesség fokozatmentes beállítása. A befúvó és az elszívó levegő külön-külön is beállítható. | + |
Fagymentesítés | Ez az automatikus funkció a hőmérséklet alapján jégteleníti az ellenáramú hőcserélőt, ha jég képződött benne. | + |
Szoba alacsony hőm. | Biztonsági funkció, amely az épület fűtési rendszerének meghibásodása esetén leállítja a szellőztető egységet. Ez megakadályozza, hogy a készülék tovább hűtse a lakást. | + |
Külső fűtés | A szellőztetőegység az aktuális szobahőmérsékletnek megfelelően vezérelheti a külső hőellátást. | + |
Külső tűzjelző rendszer | A szellőztető egységet külső tűzvédelmi rendszerhez vagy tűzvédelmi termosztáthoz csatlakoztathatja. Ez jelzi a készüléknek, hogy leállítsa vagy folytassa a működést. | + |
Integrált tűzvédelmi rendszer | A szellőztető egység beépített tűzvédelmi automatizálási rendszerrel kapható, amely képes a tűz- és füstgázcsappantyúk vezérlésére. | - |
Nyomásfenntartó szabályozó | Mind az elszívott levegő, mind a befújt levegő oldalára felszerelhet egy nyomásfenntartó szabályozót. | - |
Késleltetett indítás | Aktiválhatja a ventilátorok késleltetett indítását, ha például elzáró csappantyút szerel be. | + |
Beállítások visszaállítása | Az aktuális beállításokat elmentheti, és később visszaállíthatja, ha például a felhasználó megváltoztatta a készülék beállításait. Az alapértelmezett beállításokat is újra telepítheti. | + |
Kézi működtetés | A különböző funkciók manuálisan is tesztelhetők. | + |
Energiatakarékos funkció | Aktiválhatja a működés energiatakarékos funkcióját. | + |
Modbus | Beállíthatja az egység Modbus-címét. Az alapértelmezett beállítás 30. | + |
Adatnaplózás | Lehetőség van a készülék működési adatainak 1-120 percenkénti naplózására. A riasztások naplózásra kerülnek, amikor bekövetkeznek. | + |
Vezérlőpanel | A főképernyő megjelenítéséhez 2 különböző háttér közül választhat | + |
